HyperView
CAE 结果可视化与报告
- 型号:
- 特性:
CAE 结果可视化与报告
产品介绍
Altair HyperView 是一款应用于有限元分析、多体系统模拟、数字视频和工程数据的完整后处理和可视化软件,令人惊奇的快速 3D 图形、开放式架构和无与伦比的功能为 CAE 结果后处理的速度和集成设定了一个新的标准。把这些特征和 HyperView 先进过程自动化工具耦合起来可以极大地增强结果可视化、相关性和生成报告。
产品亮点
•用于 FEA、CFD 和 MBD 仿真数据的完整可视化环境
•多页面、多窗口的后处理
•有效评估各种仿真结果的报告模板
•复合材料结果的全面后处理能力
•支持大多数 CAE 求解器格式
•NVH、航空、安全性、CFD 和制造工艺的特定工具箱
•结果比较和与试验数据的相关性
优势
1.提高生产效率
•业内领先的 3D 图形处理和动画速度。
•直接读取主流的 CAE 求解器结果,能创建用户自定义结果转化器。
•强大的 XY- 绘图和 3D 绘图功能。
•定制接口、创建专门工具以适用于独特的工程环境和要求。
•直接链接到 Altair HyperView Player,便于 Web 交流和合作。
2.获得更多可视化结果

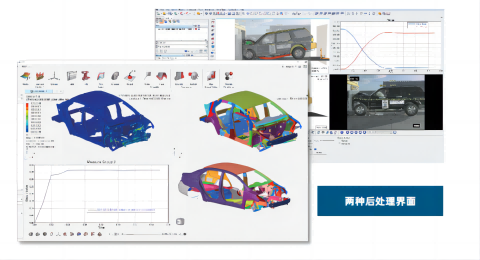

•同步和可视化有限元分析结果、多体系统结果、XY 图形和视频数据。
•可以在一个窗口中叠加多个 CAE 模型。
•对结果进行数学运算来创建用户自定义结果类型,如:失效因子。
•基于用户自定义准则查询模型。
3.自动生成报告
•自动建立对话:自动生成并执行标准绘图和表格,也能利用“报告:覆盖”选项快速比较结果和进行相关性研究。
•一步生成报告:输出 HyperView 会话报告到 HTML 或者 PowerPoint ,包括文本、图像、AVI 和 H3D 文件。
4.可拓展用户界面
•Templex 编程:创建用户自定义曲线数学函数,用注释和标签及参数化的任何文本文件,进行数据分析和曲线统计。
•定制下拉菜单:开发用户自定义菜单,为报告、图形宏命令、自定义向导提供便捷入口。
•Tcl 编程层:通过可编程的 Tcl/Tk 命令层自动编程。
•定制导入导出模板:为读写 XY 图形数据自定义导入导出模板。
